Opel Mokka: Espaces de rangement

Attention Ne pas entreposer d'objets lourds ou tranchants dans les espaces de rangement. Sinon, le couvercle de l'espace de rangement peut s'ouvrir et les occupants du véhicule risquent d'être blessés par des objets projetés en cas de freinage appuyé, de changement de direction soudain ou d'accident.

Rangements dans le tableau de bord

Un espace de rangement est disposé à côté du volant.

Un espace de rangement supplémentaire se trouve en haut de la boîte à gants.

Pour ouvrir, pousser sur le bouton.

Les couvercles des espaces de rangement doivent être fermés pendant la conduite.

Boîte à gants

Pour ouvrir, tirer la poignée.

En roulant, la boîte à gants doit rester fermée.

Porte-gobelets

Les porte-gobelets se situent dans la console centrale et dans sa partie arrière.

Pour utiliser le porte-gobelet de siège arrière, tirer la sangle dans l'accoudoir de siège arrière.

Rangement pour lunettes de soleil

Basculer vers le bas et ouvrir.

Ne pas y ranger d'objets lourds.

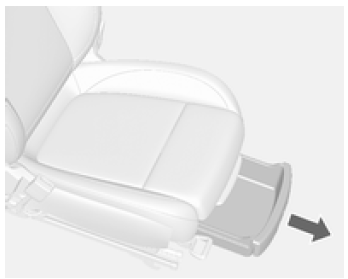

Vide-poches sous le siège

Lever le tiroir à l'avant et l'extraire.

Pour fermer, repousser le tiroir et l'encliqueter.

Rangement dans la console centrale

Enfoncer le bouton et faire coulisser le couvercle vers l'arrière.

Système de transport arrière

Système de transport arrière pour trois bicyclettes

Le système de transport arrière (système Flex-Fix) permet de fixer une bicyclette au support de transport extractible intégré dans le plancher du véhicule. Il est possible de fixer deux vélos supplémentaires sur un adaptateur.

Le transport d'autres objets n'est pas autorisé.

La charge maximale pour le système de transport arrière est de 60 kg avec un adaptateur fixé et de 30 kg sans l'adaptateur. Ceci permet la fixation d'une bicyclette électrique sur le support de transport extractible. La charge maximale par vélo sur l'adaptateur est de 20 kg.

S'il n'est pas utilisé, le système de transport doit être rétracté dans le plancher du véhicule.

Il faut veiller à ce que les vélos ne comportent pas d'objets susceptibles de se détacher pendant le transport.

Avertissement Si le système de transport arrière est rallongé et que le véhicule est complètement chargé, la garde au sol sera réduite. Conduire avec précaution lorsque la route est fortement inclinée ou lors de la conduite sur une rampe, bosse, etc.



Avertissement Consulter votre revendeur de vélos avant de fixer des vélos équipés de cadre en carbone. Les vélos peuvent subir des dommages.

Extension

Ouvrir le hayon

Attention Aucune personne ne peut rester dans la zone d'extension du système de transport arrière, risque de blessures.

Tirer la manette de déblocage vers le haut. Le système se déverrouille et est éjecté hors du pare-chocs.

Sortir complètement le système de transport arrière jusqu'à ce qu'il se verrouille de manière audible.

S'assurer qu'il n'est pas possible de repousser le système de transport arrière sans actionner à nouveau la poignée de déverrouillage.

Attention Il n'est autorisé de fixer des objets sur le système de transport arrière que si le système a été correctement engagé. Si le système de transport arrière ne s'engage pas correctement, ne pas y fixer d'objets et le coulisser en position de rangement. Prendre contact avec un atelier.

Déplier le support de plaque d'immatriculation

Soulever le support de plaque d'immatriculation et le rabattre vers l'arrière.

Fixer la plaque d'immatriculation avant la première utilisation du système de transport arrière.

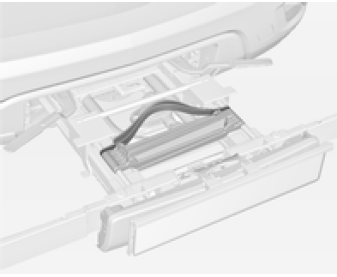

Déplier les feux arrière

Pour poser les feux arrière, déposer les deux vis (1). Extraire les feux arrière de la fixation, vers l'avant (2) et vers le bas, et les faire pivoter vers le côté.

Pousser les feux arrière dans la fixation (1) et reposer les vis (2) pour fixer les feux.

Déplier le logement de roue

Déposer la sangle et déployer le logement de roue.

Verrouillage du système de transport arrière

Déposer la sangle et faire pivoter les deux leviers de serrage latéralement, aussi loin que possible.

Dans le cas contraire, un fonctionnement sûr ne peut être garanti.

Montage du porte-vélo

Soulever le porte-vélo sur l'arrière (1) et le tirer vers l'arrière.

Relever le porte-vélo (2).

Pousser le porte-vélo (1) vers le bas et faire pivoter la poignée (2) vers l'arrière pour l'engager.

Faire pivoter le collier latéralement (1) et extraire la goupille de blocage.

Déposer la partie gauche de la galerie (2).

Insérer la partie gauche de la galerie dans la partie droite (1).

Insérer l'axe de blocage et faire pivoter le collier latéralement (2).

Fixation d'une bicyclette

1. Faire tourner les pédales à la position illustrée et poser le vélo dans le logement de roue.

   Vérifier que le vélo est posé centralement sur les logements de roue.

2. Fixer l'étrier de montage le plus court sur le cadre de vélo. Tourner le bouton molette dans le sens horaire pour le fixer.

3. Attacher les deux roues du vélo aux logements de roue en utilisant les dispositifs de retenue par sangle.
4.  Vérifier que le vélo est bien fixé.

Avertissement Veiller à ce que l'écartement entre le vélo et le véhicule soit au moins de 5 cm. Si nécessaire, desserrer le guidon et le faire pivoter sur le côté.

Fixation de l'adaptateur

En cas de transport de plus d'une bicyclette, l'adaptateur doit être fixé.

1. Appliquer l'adaptateur sur le système de transport arrière comme illustré.

2. Tourner le levier (1) vers l'avant et le maintenir, abaisser alors l'adaptateur (2) sur l'arrière.
3.  Relâcher le levier et vérifier si l'adaptateur est correctement engagé.

4. Passer la sangle attachée à l'adaptateur sous le levier pour la faire revenir sur le système de transport arrière. Attacher la sangle.

Fixation de vélos supplémentaires

La fixation de vélos supplémentaires est faite de la même manière que pour le premier vélo. Certaines étapes supplémentaires doivent être prises en considération :

1.  Avant de poser le vélo, toujours déplier les passages de roue pour poser le vélo suivant, si besoin est.
2.  Faire toujours tourner les pédales dans une position appropriée avant de poser le vélo.

3. Positionner les vélos sur le système de transport arrière en les alignant en alternance vers la gauche ou la droite.
4.  Aligner les vélos sur celui qui est déjà fixé. Les moyeux de roue des vélos ne doivent pas se toucher.
5.  Attacher les vélos avec les étriers de montage et les dispositifs de retenue par sangle comme cela est décrit pour le premier vélo.

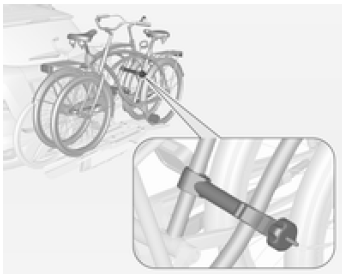

   L'étrier de montage devrait être fixé en parallèle.

   Utiliser l'étrier de montage long pour fixer le deuxième vélo sur le porte-vélo.

Utiliser l'étrier de montage court pour fixer le troisième vélo. L'étrier doit être fixé entre les cadres du deuxième vélo et du troisième vélo.

6. De plus, attacher les deux roues du troisième vélo aux logements de roue en utilisant les sangles de serrage.

Il est recommandé de fixer un signal avertisseur sur le vélo le plus à l'arrière pour augmenter la visibilité.

Rabattre le système de transport arrière vers l'arrière

Le système de transport arrière peut être rabattu vers l'arrière pour accéder au coffre.

•  Sans l'adaptateur attaché :

Pousser le levier (1) pour désengager et le maintenir.

Tirer vers l'arrière le porte-vélo (2) pour plier le système de transport arrière.

•  Avec l'adaptateur attaché :

Attention Faire attention de désengager le système de transport arrière, car il basculera vers l'arrière. Risque de blessure.

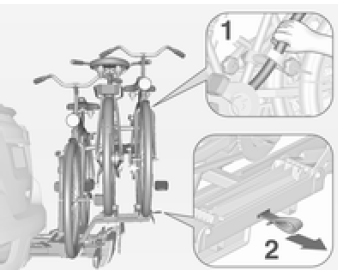

Maintenir le cadre (1) du vélo le plus en arrière avec une main et tirer sur la boucle (2) pour la désengager.

Maintenir le vélo le plus en arrière avec les deux mains et rabattre vers l'arrière le système de transport arrière.

Pour augmenter la visibilité, les feux arrière sont allumés lorsque le système de transport arrière est replié.

Attention Lors du rabattement du système de transport arrière de nouveau vers l'avant, faire attention que le système soit correctement verrouillé.

Retrait des vélos

Détacher les sangles des deux pneus du vélo.

Tourner le bouton molette dans le sens anti-horaire et déposer les étriers de montage.

Dépose de l'adaptateur

Détacher l'adaptateur avant de retirer le vélo du système de transport arrière.

1.  Replier les logements de roue.

2. Dégrafer la sangle.

3. Tourner le levier (1) vers l'avant et le maintenir.
4.  Soulever l'adaptateur (2) sur l'arrière et le retirer.

Démontage du porte-vélo

Faire pivoter le collier latéralement (1) et extraire la goupille de blocage. Déposer la partie supérieure de la galerie (2).

Reposer la galerie (1). Insérer l'axe de blocage et faire pivoter le collier latéralement (2).

Disposer les étriers de montage conformément à l'illustration.

Faire pivoter la poignée (1) latéralement pour désengager et soulever le porte-vélo (2).

Rabattre le porte-vélo vers l'arrière, et le pousser alors vers l'avant jusqu'à ce qu'il s'arrête en butée (1).

Appuyer sur l'arrière du porte-vélo (2) pour l'abaisser.

Replier le logement de roue

Replier le logement de roue. Fixer la sangle.

Ranger correctement les dispositifs de retenue par sangle.

Déverrouiller le système de transport arrière

Faire pivoter les deux leviers de serrage vers l'intérieur aussi loin que cela est possible. Fixer la sangle.

Replier les feux arrière

Déposer les deux vis. Extraire les feux arrière de la fixation et les faire pivoter vers l'avant.

Pousser les feux arrière dans la fixation et reposer les vis pour fixer les feux

Replier le support de plaque d'immatriculation

Soulever le support de plaque d'immatriculation et le rabattre vers l'avant.

Rangement du système de transport arrière

Avertissement Faire attention que toutes les pièces pouvant être rabattues, par exemple, les passages de roues et les étriers de montage, soient correctement rangées. Sinon, le système de transport arrière peut être endommagé lors d'une tentative de retrait.

Pousser le levier de déverrouillage vers le haut et le tenir. Soulever légèrement le système et le pousser dans le pare-chocs jusqu'à ce qu'il s'enclique.

La manette de déblocage doit revenir dans sa position de départ.

Attention Si le système ne peut pas être correctement engagé, prendre contact avec un atelier.
